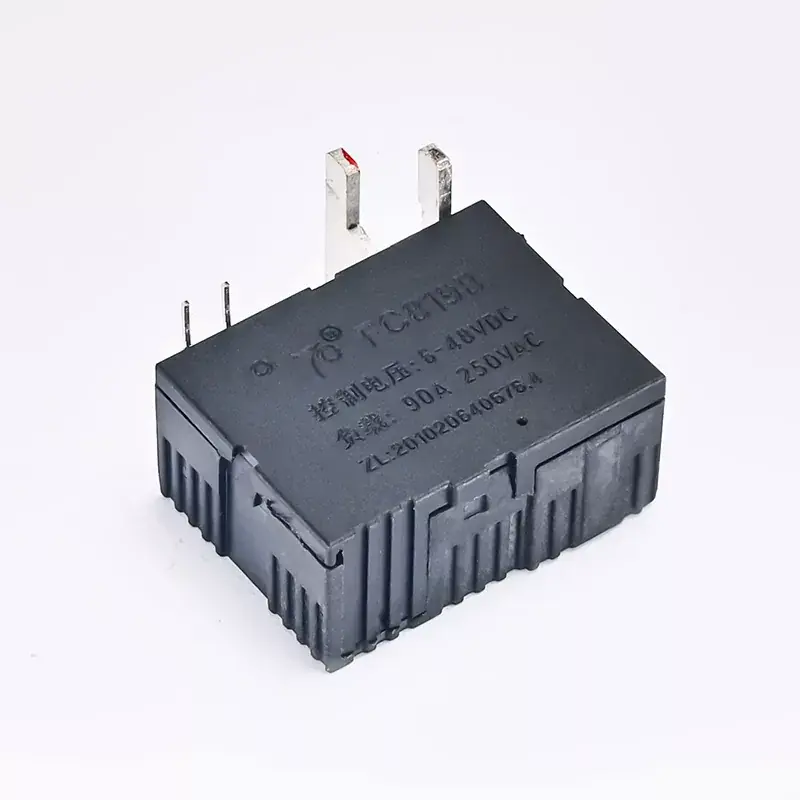

Los relés que se bloquean son un método eficaz y de bajo consumo para mantener el estado del interruptor.Relés de enclavamientoemplean un breve pulso para cambiar de estado y permanecer en su posición final sin energía constante, a diferencia de los relés tradicionales que necesitan una fuente de voltaje constante para mantener su estado. En este artículo se examina el control efectivo de un relé de enclavamiento.
Después de activarse, un relé de enclavamiento, también conocido como relé biestable, mantiene su posición incluso cuando se corta la energía. Establecer y restablecer son sus dos estados estables. Los pulsos de control hacen que el relé cambie entre estos estados.
Controlando unrelé de enclavamientoDepende de su tipo: bobina simple o bobina doble.
1. Control de un relé de enclavamiento de bobina única
Un relé de enclavamiento de bobina simple funciona con pulsos de polaridad alterna:
- Configuración del relé (estado ON): La aplicación de un pulso de voltaje positivo energiza la bobina y mueve los contactos internos a la posición establecida.
- Restablecimiento del relé (estado APAGADO): La aplicación de un pulso de voltaje negativo (o un pulso de polaridad inversa) mueve los contactos nuevamente a la posición de reinicio.
Para controlar un relé de enclavamiento de bobina simple, puede utilizar:
- Circuito Puente H: Para cambiar la polaridad del voltaje aplicado a la bobina.
- Microcontrolador (MCU) con salidas duales: una salida proporciona un pulso positivo y la otra proporciona un pulso negativo.
2. Control de un relé de enclavamiento de doble bobina
Un relé de enclavamiento de doble bobina tiene dos bobinas separadas: una para configurar y otra para restablecer:
- Configuración del relé (estado ON): Un breve pulso a la bobina "set" mueve los contactos internos a la posición ON.
- Restablecimiento del relé (estado APAGADO): Un breve pulso a la bobina de "reinicio" mueve los contactos nuevamente a la posición APAGADO.
Para controlar un relé de enclavamiento de doble bobina, puede utilizar:
- Interruptores Pulsadores: Un interruptor para la bobina de set y otro para la bobina de reset.
- Salidas del Microcontrolador: Programadas para enviar un pulso a la bobina correcta cuando sea necesario.
- Circuito de conmutación de transistor o MOSFET: para controlar relés de voltaje/corriente más altos desde fuentes de control de baja potencia.
- Eficiencia energética: un control adecuado garantiza un uso mínimo de energía.
- Fiabilidad: El uso de la técnica de conmutación correcta evita fallos de funcionamiento del relé.
- Integración: Se integra fácilmente con sistemas de automatización y microcontroladores.
Varias industrias emplean relés de enclavamiento, entre ellas:
La iluminación inteligente y las aplicaciones de ahorro de energía son ejemplos de domótica.
Control industrial: la conmutación efectiva es necesaria para sistemas y maquinaria automatizados.
Telecomunicaciones: Medidas de ahorro energético y enrutamiento de señales.
La electrónica automotriz incluye dispositivos que funcionan con baterías, como controles de ventanas eléctricas.
Conociendo el tipo de lrelevo de fijacióny utilizar el mecanismo de conmutación adecuado son esenciales para controlarlo. Garantizar un control adecuado permite un funcionamiento fiable y eficaz en una variedad de aplicaciones, ya sea utilizando un puente H, un microcontrolador o interruptores manuales.
