Relés de enclavamiento, que proporcionan un medio eficaz para mantener un estado de conmutación con bajo consumo de energía, son una parte esencial de los sistemas eléctricos y electrónicos. Los relés de enclavamiento emplean un pulso breve para cambiar de estado y permanecer en su posición final sin energía constante, a diferencia de los relés tradicionales que necesitan una fuente de voltaje constante para mantener su estado. Este artículo examina los usos y ventajas de los relés de enclavamiento, así como también cómo se configuran y restablecen.
Después de activarse, un relé de enclavamiento, también conocido como relé biestable, mantiene su posición incluso cuando se corta la energía. Establecer y restablecer son sus dos estados estables. Los pulsos de control hacen que el relé cambie entre estos estados.
Los relés de enclavamiento funcionan a través de uno de dos mecanismos principales:
1. Relé de enclavamiento de bobina simple
Un relé de enclavamiento de una sola bobina funciona con una sola bobina que recibe pulsos de polaridad alterna para cambiar su estado.
- Configuración del relé (estado ON): Un pulso de voltaje positivo energiza la bobina, moviendo los contactos internos a la posición establecida.
- Restablecimiento del relé (estado APAGADO): Un pulso de voltaje negativo (o un pulso de polaridad inversa) mueve los contactos nuevamente a la posición de reinicio.
Una vez que se cambia el relé, permanece en ese estado hasta que otro pulso lo cambie.
2. Relé de enclavamiento de doble bobina
Un relé de enclavamiento de doble bobina tiene dos bobinas separadas: una para configurar y otra para restablecer.
- Configuración del relé (estado ON): Un breve pulso a la bobina "set" mueve los contactos internos a la posición ON.
- Restablecimiento del relé (estado APAGADO): Un breve pulso a la bobina de "reinicio" mueve los contactos nuevamente a la posición APAGADO.
Dado que los contactos mantienen su posición magnética o mecánicamente, no se necesita energía continua para mantener el estado.
- Eficiencia Energética: Desderelés de enclavamientoNo requieren energía constante para mantener su estado, consumen menos energía en comparación con los relés tradicionales.
- Baja generación de calor: el uso reducido de energía significa una acumulación mínima de calor, lo que mejora la durabilidad.
- Operación estable: Los relés de enclavamiento permanecen en su última posición incluso durante fallas de energía.
- Ideal para sistemas que funcionan con baterías: su capacidad para mantener un estado sin corriente continua los hace perfectos para dispositivos que funcionan con baterías.
Varias industrias emplean relés de enclavamiento, entre ellas:
Los electrodomésticos de bajo consumo y los sistemas de iluminación inteligentes son ejemplos de domótica.
Control industrial: la conmutación energéticamente eficiente es necesaria para los sistemas y maquinaria automatizados.
Aplicaciones para retransmisión de redes y conmutación de señales en telecomunicaciones.
Electrónica Automotriz: Sistemas eléctricos y controles de elevalunas eléctricos.
Relés de enclavamientoson una opción popular en aplicaciones sensibles a la energía porque ofrecen un medio eficaz para mantener los estados del circuito sin energía constante. Son fundamentales porque se pueden configurar y rearmar con poca energía, ya sea en redes de comunicación, electrodomésticos o automatización industrial. Saber cómo funcionan garantiza que se utilicen de la manera más eficiente posible en una variedad de aplicaciones eléctricas y electrónicas.

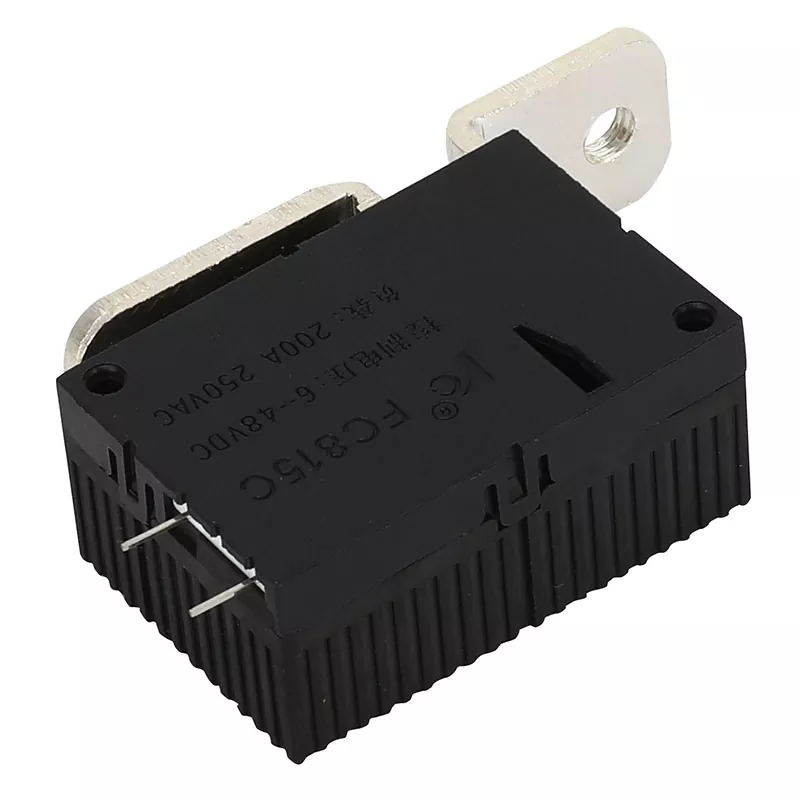

Face Electric Co., Ltd. siempre se ha adherido a la política de calidad de "innovación continua y gestión pragmática" y ha creado productos de marcas industriales con la filosofía empresarial de supervivencia mediante garantía de calidad y desarrollo mediante producción a gran escala. En la actualidad, los relés de enclavamiento diseñados y desarrollados de forma independiente por nuestra empresa pueden proporcionar una variedad de especificaciones de 16 A a 200 A para que los clientes elijan. Los productos de la empresa cumplen con los requisitos de la directiva ROHS de la UE y los productos de la empresa han obtenido patentes de invención nacionales y certificados de patente de modelo de utilidad; visite nuestro sitio web en www.facerelay.com para obtener más información sobre nuestros productos. Para consultas, puede comunicarse con nosotros enlydia@face-relay.com.
