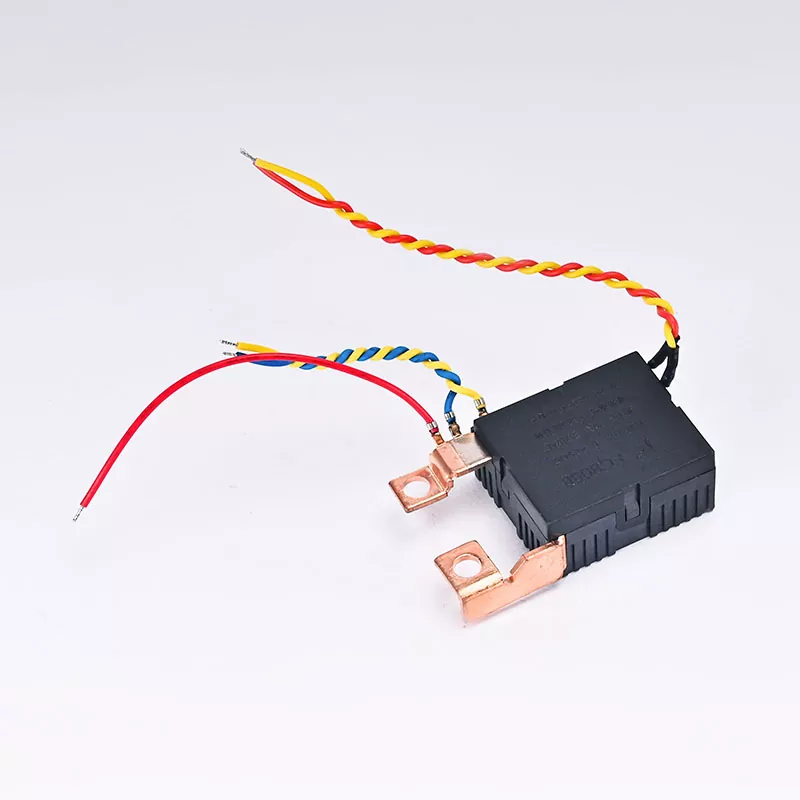

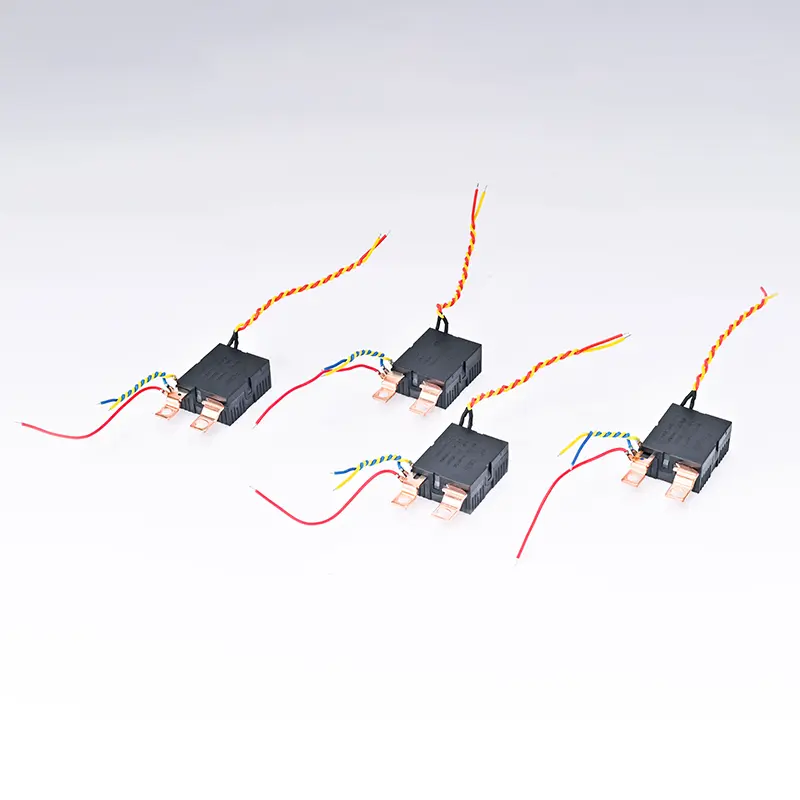

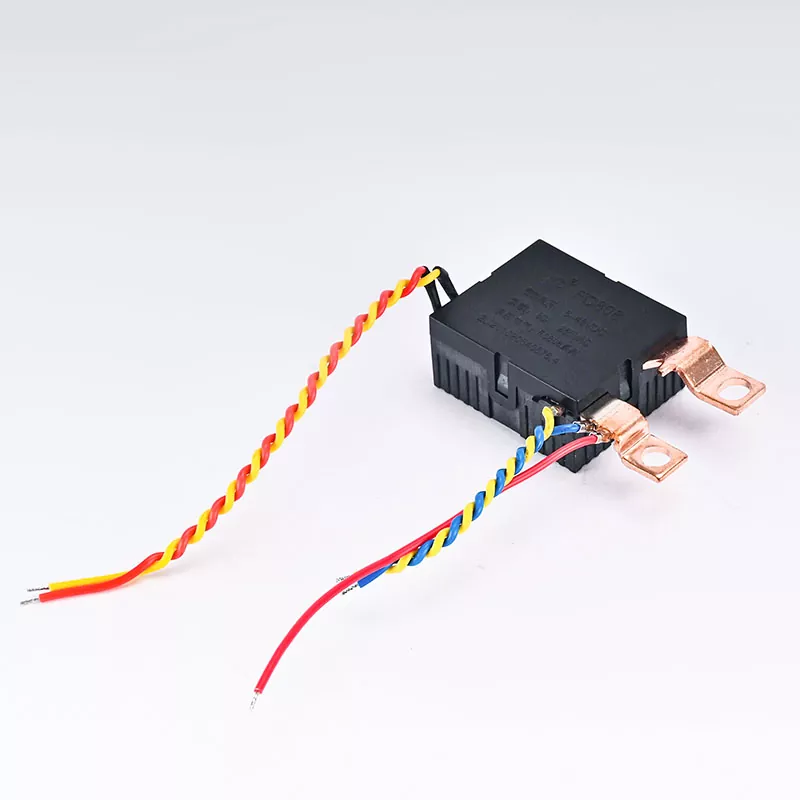

Tipo:Relé de enclavamiento monofásico
Corriente nominal:80A
Tensión de accionamiento:6 VCC-48 VCC
Rango de temperatura de funcionamiento:-20°C a 70°C
Método de conexión:Conexión por tornillo/conexión por terminal
Dimensiones:Modelo estándar: 35,7 mm x 32,45 mm x 16,9 mm
Peso:alrededor de 0,04 kg
El exclusivo diseño de enclavamiento magnético del relé de enclavamiento monofásico de 80 A garantiza un control del interruptor estable y confiable al tiempo que reduce el consumo de energía. Bienvenido a nuestra fábrica para comprar los relés de enclavamiento más recientes, de bajo precio y de alta calidad.
| VOLTAJE (VCC) |
RESISTENCIA DE LA BOBINA (Q)±10% |
Potencia de la BOBINA (W) | OPERANTE VOLTAJE (VCC) |
LIBERAR VOLTAJE (VCC) |
PERMITIR TENSIÓN (VCC) |
||
| Soltero | DOBLE | Soltero | DOBLE | ||||
| 9 | 81.0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144.0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARIO DE CONTACTO) | 1B | |
| (MATERIAL DE CONTACTO) | (ALEACIÓN DE PLATA) | |
| (CAÍDA DE TENSIÓN DE CONTACTO 10A) | Máx. 15 mV | |
| (CALIFICACIÓN DE CONTACTO) | 80A 250 VCA | |
| (TENSIÓN MÁXIMA DE CONMUTACIÓN) | 250 VCA | |
| (MÁX. CORRIENTE DE CONMUTACIÓN) | 80A | |
| (POTENCIA MÁXIMA DE CONMUTACIÓN) | 20000VA | |
| (VIDA ÚTIL) | (MECÁNICO) | 5×10⁵OPS |
| (ELÉCTRICO) | 1×10⁴OPS | |
| (TIEMPO DE FUNCIONAMIENTO) | 20 ms máximo |
| (TIEMPO DE LIBERACIÓN) | 20 ms máximo |
| (RESISTENCIA DIELÉCTRICA)(50/60HZ,1Min) | |
| (CONTACTO Y BOBINA) | 6000 VCA |
| (CONTACTO Y CONTACTO) | 1500 VCA |
| (CAMPO Y CAMPO) | |
| (RESISTENCIA DE AISLAMIENTO, 500 VCC) | 1000 MΩ mín. |
| (PESO) | 38g |
| (0DIMENSIÓN GENERAL) | (en dibujo) |
