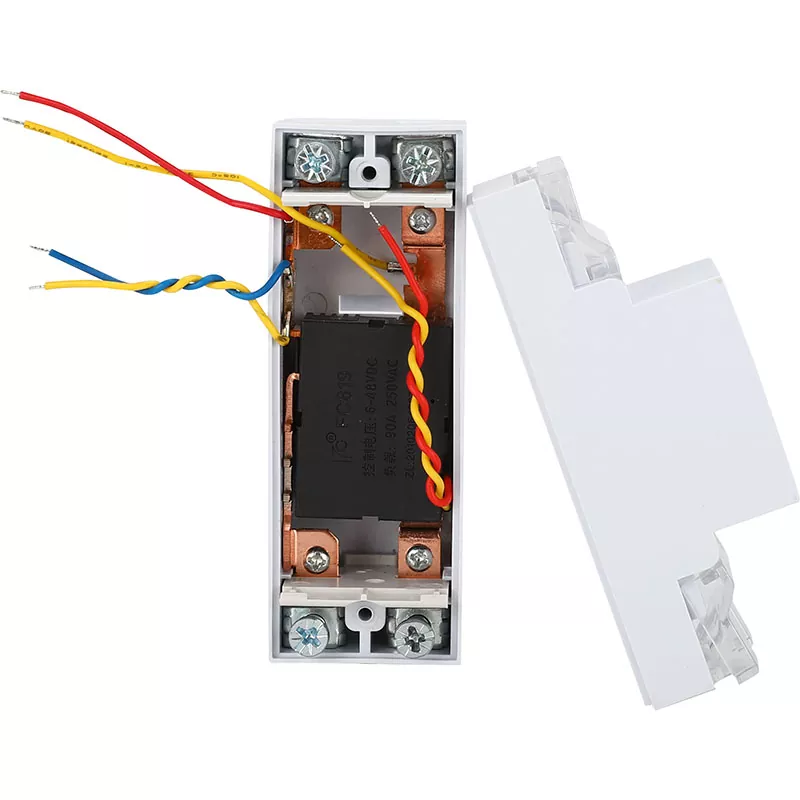

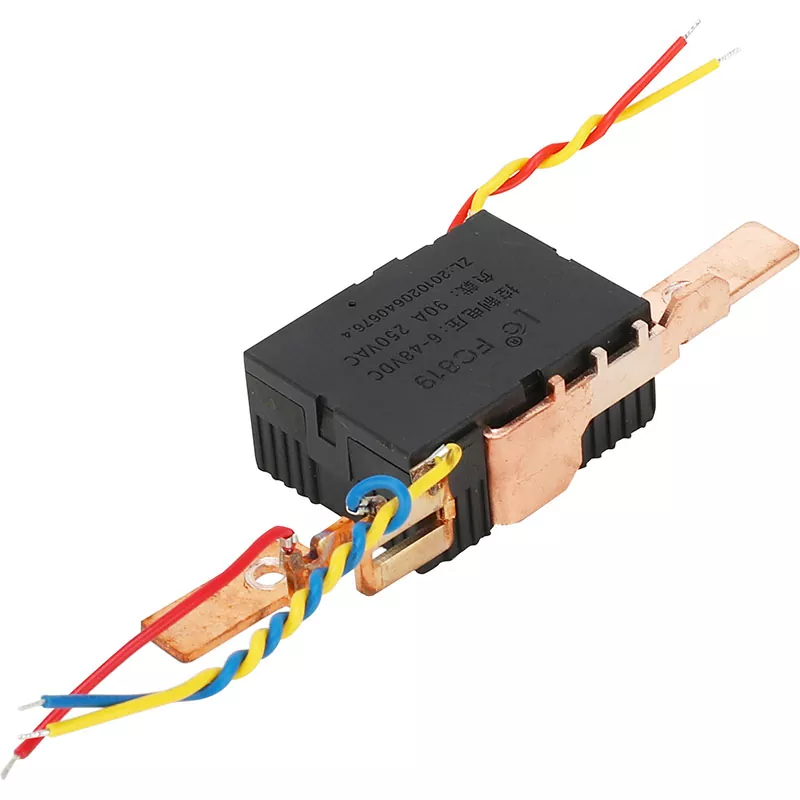

Relé de enclavamiento monofásico 2P de arriba hacia abajo y hacia abajo

El relé de enclavamiento monofásico 2P de arriba hacia abajo (tipo largo) está diseñado para aplicaciones que requieren mayor espacio interno y cableado multifuncional. En comparación con los relés cortos tradicionales, el diseño largo no solo proporciona una excelente capacidad de carga de corriente, sino que también mejora eficazmente el rendimiento de disipación de calor. Este relé es adecuado para el control de circuitos complejos, lo que mejora en gran medida la flexibilidad y confiabilidad del equipo, y es muy adecuado para su uso en automatización industrial, hogares inteligentes y diversas instalaciones de distribución eléctrica.

(ESPECIFICACIÓN DE LA BOBINA) 20 ℃

Características del producto:

1. Ventajas del diseño:

Espacio interno ampliado: el diseño largo permite más componentes y estructuras eléctricas más complejas, reduce el límite de tamaño de la placa de circuito y facilita la implementación de funciones de control complejas.

2. Gestión térmica optimizada: el mayor volumen ayuda a mejorar el efecto de disipación de calor y previene eficazmente la degradación del rendimiento o fallas debido al sobrecalentamiento.

3. Método de cableado:

De arriba hacia adentro y de abajo hacia afuera: el diseño de cableado de arriba hacia adentro y de abajo hacia afuera no solo reduce el tedio del cableado, sino que también mejora la eficiencia del cableado, haciendo que el cableado de todo el gabinete eléctrico sea más limpio y ordenado.

4. Importancia: La baja resistencia al muestreo puede reducir eficazmente el calor generado por el equipo durante el funcionamiento, mejorando así la confiabilidad del relé y los circuitos relacionados.

Áreas de aplicación

Adecuado para uso en paneles de control eléctrico, equipos industriales, hogares inteligentes y sistemas de automatización complejos. Sus contactos multifuncionales pueden controlar una variedad de equipos eléctricos para satisfacer diferentes necesidades eléctricas.

1. La seguridad es lo primero: asegúrese de desconectar la fuente de alimentación antes de la instalación para garantizar la seguridad del usuario.

2. Instalación fija: Instale el relé firmemente en el riel estándar.

3. Guía de cableado: Realice las conexiones de los cables de acuerdo con el estilo de soldadura seleccionado (soldadura de alambre o placa de clavija de soldadura).

4. Prueba: Después de encender la alimentación, pruebe la función del relé para garantizar un funcionamiento normal.

Instrucciones de uso

1. El estado de fábrica del relé de enganche magnético es el estado de contacto cerrado (estado de reinicio), pero debido al impacto de factores como el transporte o la instalación del relé, el estado puede cambiar, por lo que es necesario tomar medidas para restablecerlo antes. usar.

2. Para garantizar el funcionamiento confiable del relé de enclavamiento magnético, el voltaje de excitación aplicado a la bobina debe alcanzar el valor nominal y el ancho del pulso debe alcanzar más de 3 veces el tiempo de acción.

3. Asegúrese de usarlo dentro del rango de corriente y voltaje nominal para evitar exceder su capacidad de carga. Verifique los puntos de contacto y las condiciones del cableado con regularidad para garantizar una buena conexión y condiciones de trabajo estables.

4. Durante el uso, no deje caer, arroje, arroje ni deje caer el producto desde una gran altura, lo que afectará el rendimiento del producto. Si encuentra alguna anomalía, apague inmediatamente la alimentación para realizar una inspección y garantizar la seguridad del equipo.

Especificaciones de embalaje: 360 por caja

Período de garantía: 1 año (excluyendo daños causados ​​por el hombre)
