En los sistemas de energía,transformadores de corrientey los transformadores de voltaje se usan comúnmente para garantizar una medición y control seguros y precisos de la corriente y el voltaje. Aunque estos dos dispositivos se superponen en función, tienen diferencias significativas en diseño, principios de funcionamiento y escenarios de aplicación.

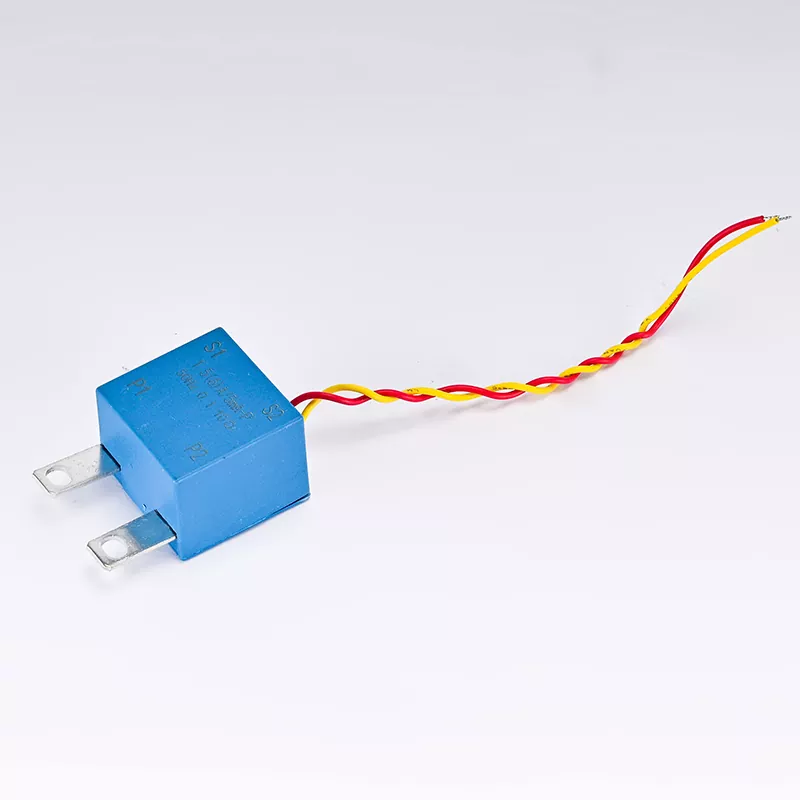

En principio, un transformador de corriente (CT) es un dispositivo que convierte grandes corrientes en pequeñas corrientes y funciona según el principio de inducción electromagnética. En los sistemas de energía, los CT se utilizan a menudo para medir grandes corrientes para proteger y controlar circuitos. El devanado primario de un CT está conectado directamente en serie en el circuito, mientras que el devanado secundario está conectado a un instrumento de medición o dispositivo de protección. Cuando la corriente pasa por el lado primario, se genera la corriente correspondiente en el lado secundario según el principio de inducción electromagnética. Un transformador de tensión (TT) es un dispositivo que convierte alta tensión en baja tensión, basándose también en el principio de inducción electromagnética. Los VT se utilizan para medir altos voltajes en sistemas de energía para garantizar la seguridad y precisión. El devanado primario de un TT está conectado en paralelo en el circuito, mientras que el devanado secundario está conectado a un instrumento de medición o dispositivo de protección. Cuando hay tensión en el lado primario, se genera la tensión correspondiente en el lado secundario según el principio de inducción electromagnética.
Los dos tienen diferentes objetivos de medición.Transformadores de corrienteSe utilizan principalmente para medir corriente para monitoreo y protección de sistemas de energía. Se pueden utilizar para medición de corriente, medición de energía, protección contra cortocircuitos y protección contra sobrecargas. La corriente de salida del CT generalmente está estandarizada a 5 amperios o 1 amperio para que sea compatible con instrumentos de medición y dispositivos de protección estándar.
Los transformadores de voltaje se utilizan principalmente para medir voltaje para monitoreo y protección de sistemas eléctricos. Se pueden utilizar para medición de voltaje, medición de energía, monitoreo de aislamiento y protección contra sobretensiones. El voltaje de salida del VT generalmente está estandarizado a 100 voltios o 100/√3 voltios para que sea compatible con instrumentos de medición y dispositivos de protección estándar.
Los dos tienen diferentes enfoques de diseño. Los transformadores de corriente deben considerar la seguridad de la corriente al diseñar. Dado que los CT están conectados directamente en serie en el circuito, deben poder soportar la corriente de cortocircuito en el circuito. El lado primario del CT generalmente está diseñado con un área de sección transversal más grande para reducir la resistencia y la pérdida de calor y al mismo tiempo garantizar un funcionamiento seguro en condiciones de cortocircuito.
Los transformadores de voltaje deben considerar la seguridad del voltaje al diseñar. Dado que los TT están conectados en paralelo en el circuito, deben poder soportar sobretensiones en el circuito. Generalmente hay un aislamiento de alta resistencia entre los lados primario y secundario del VT para garantizar un funcionamiento seguro en condiciones de alto voltaje. En el campo de aplicación, los transformadores de corriente se utilizan ampliamente en diversos eslabones del sistema eléctrico, incluidas centrales eléctricas, subestaciones y redes de distribución. Se pueden instalar en equipos como líneas de transmisión, transformadores y motores para monitorear y proteger estos equipos contra sobrecargas y cortocircuitos. Los transformadores de voltaje también se usan ampliamente en diversos eslabones del sistema eléctrico, especialmente en situaciones donde es necesario medir y controlar altos voltajes. Se pueden instalar en subestaciones y redes de distribución para monitorear y proteger los sistemas de energía contra sobretensiones y fallas de aislamiento.
En términos de error, eltransformador de corrienteEl error proviene principalmente de la influencia de la saturación magnética y la carga del lado secundario. Para reducir el error, el CT generalmente se diseña con una mayor permeabilidad magnética y una menor resistencia del lado secundario. La precisión del CT suele estar entre 0,2% y 0,5%, lo cual es suficiente para la mayoría de las aplicaciones de sistemas de energía. El error del transformador de tensión proviene principalmente de la influencia de la saturación magnética y la carga secundaria, así como de la pérdida de aislamiento entre los lados primario y secundario. Para reducir el error, el VT suele diseñarse con alta permeabilidad magnética y baja resistencia secundaria, y se utilizan materiales de alta resistencia al aislamiento. La precisión del VT suele estar entre 0,2% y 0,5%, lo cual es suficiente para la mayoría de las aplicaciones de sistemas de energía.
En términos de requisitos de inspección de mantenimiento, el mantenimiento del transformador de corriente generalmente incluye verificar las conexiones de los lados primario y secundario y garantizar que el CT no esté saturado o dañado magnéticamente. La calibración del CT generalmente se realiza después de la instalación y durante el mantenimiento regular para garantizar la precisión de la medición. El mantenimiento del transformador de tensión generalmente incluye verificar las conexiones de los lados primario y secundario y asegurarse de que el TT no esté saturado o dañado magnéticamente. La calibración del VT generalmente se realiza después de la instalación y durante el mantenimiento regular para garantizar la precisión de la medición.
