Especificaciones actuales:80A / 100A / 120A
Rango de voltaje:6V - 48V
Vida eléctrica:15.000 veces
Temperatura de funcionamiento:-40° a 85° Celsius
Material:Cobre de alta calidad y aislante de alta resistencia.
Método de montaje:Montaje en riel o fijación con tornillos

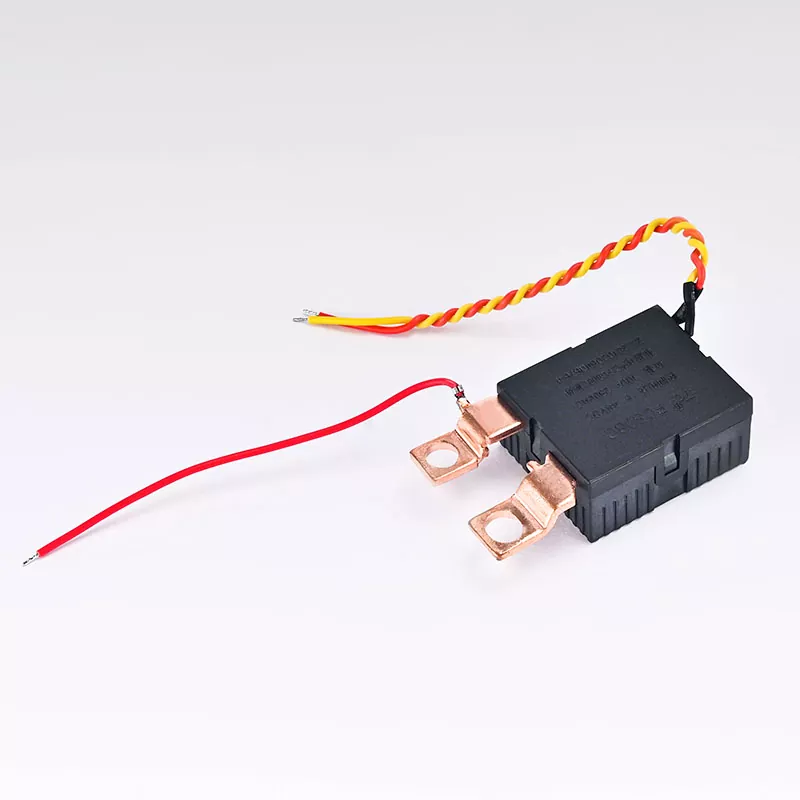

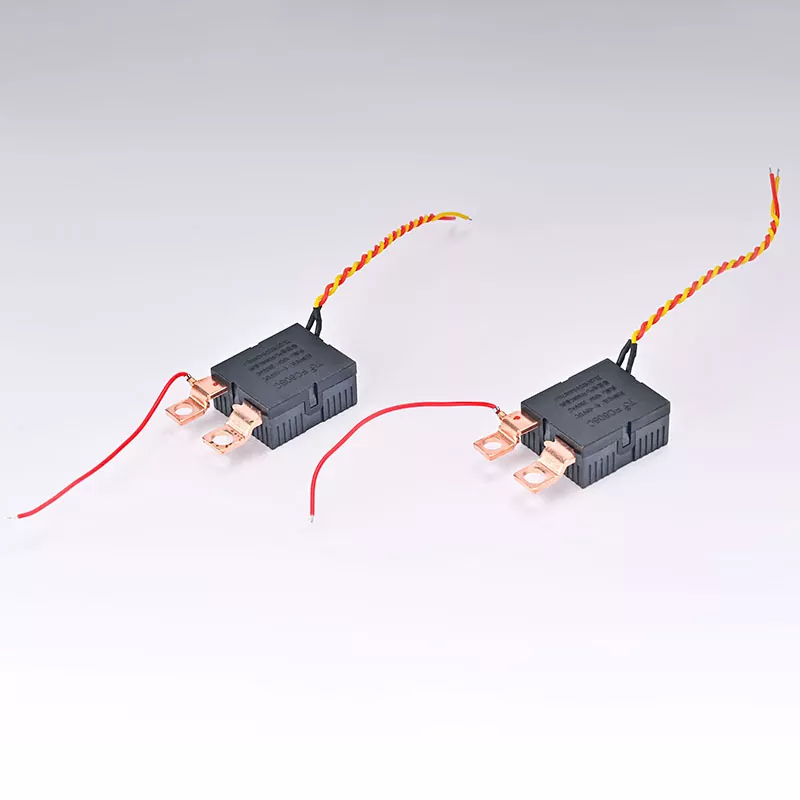

Nuestro relé de enclavamiento está diseñado para cumplir con los requisitos de velocidad de respuesta de conmutación actual en modo de carga rápida. Combinado con un diseño de circuito eficiente y materiales de alta calidad, su velocidad de respuesta de apertura y cierre es rápida y estable. Este relé de enclavamiento de control de pila de carga 80A 100A 120A no solo garantiza durabilidad bajo uso de alta frecuencia, sino que también minimiza la pérdida de energía durante la transmisión de corriente. Al mismo tiempo, la actualización de la función también se lleva a cabo en el entorno de la pila de carga para garantizar una conmutación de corriente eficiente y estable en diversas condiciones de trabajo, en línea con los crecientes requisitos del mercado para la infraestructura de carga de vehículos eléctricos.
| VOLTAJE (VCC) |
RESISTENCIA DE LA BOBINA (Q)±10% |
Potencia de la BOBINA (W) | OPERANTE VOLTAJE (VCC) |
LIBERAR VOLTAJE (VCC) |
PERMITIR TENSIÓN (VCC) |
||
| Soltero | DOBLE | Soltero | DOBLE | ||||
| 9 | 81.0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144.0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARIO DE CONTACTO) | 1B | |
| (MATERIAL DE CONTACTO) | (ALEACIÓN DE PLATA | |
| (CAÍDA DE TENSIÓN DE CONTACTO 10A) | Máx. 15 mV | |
| (CALIFICACIÓN DE CONTACTO) | 80A 250 VCA | |
| (TENSIÓN MÁXIMA DE CONMUTACIÓN) | 250 VCA | |
| (MÁX. CORRIENTE DE CONMUTACIÓN) | 80A | |
| (POTENCIA MÁXIMA DE CONMUTACIÓN) | 20000VA | |
| (VIDA ÚTIL) | (MECÁNICO) | 5×10⁵OPS |
| (ELÉCTRICO) | 1×10⁴OPS | |
| (TIEMPO DE OPERACIÓN) | 20 ms máximo |
| (TIEMPO DE LIBERACIÓN) | 20 ms máximo |
| (RESISTENCIA DIELÉCTRICA)(50/60HZ,1Min) | |
| (CONTACTO Y BOBINA) | 6000 VCA |
| (CONTACTO&CONTACTO) | 1500 VCA |
| (CAMPO Y CAMPO) | |
| (RESISTENCIA DE AISLAMIENTO, 500 VCC) | 1000MQ mín. |
| (PESO) | 38g |

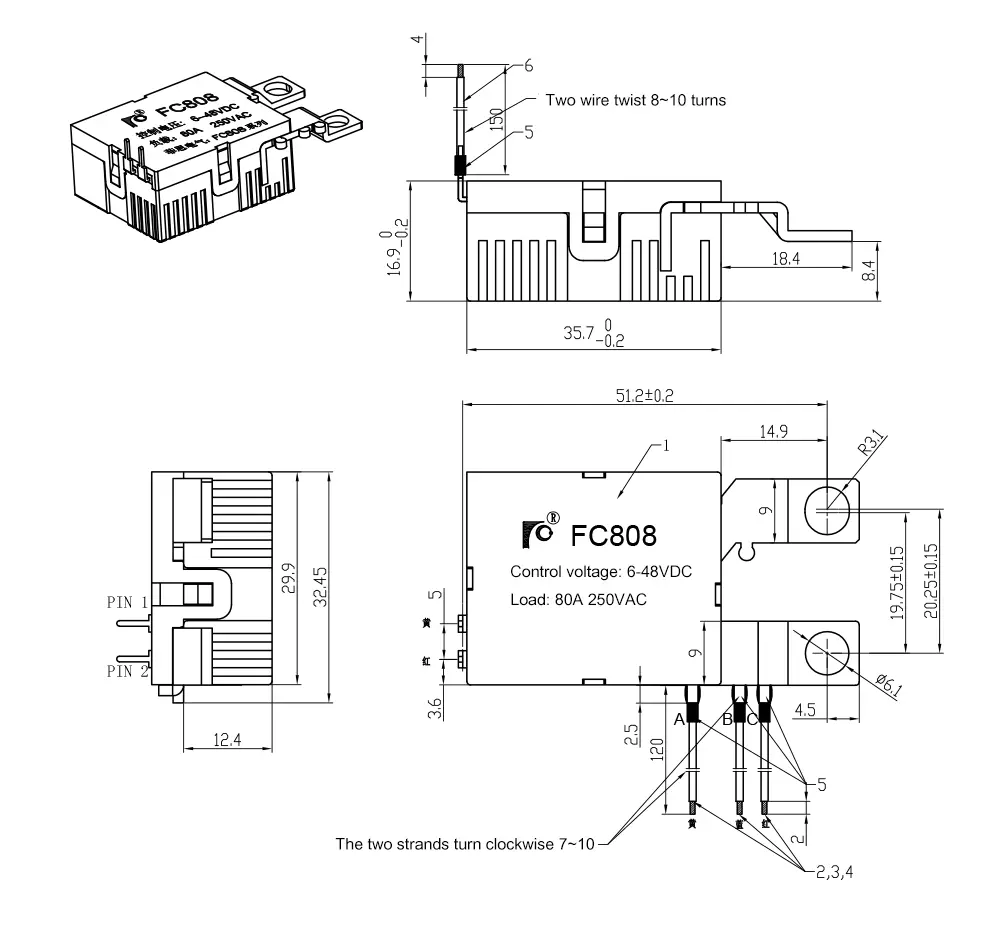

| (DIMENSIÓN TOTAL) | (en dibujo) |
| VOLTAJE (VCC) |
RESISTENCIA DE LA BOBINA (Q)±10% |
Potencia de la BOBINA (W) | OPERANTE VOLTAJE (VCC) |
LIBERAR VOLTAJE (VCC) |
PERMITIR TENSIÓN (VCC) |
||
| Soltero | DOBLE | Soltero | DOBLE | ||||
| 9 | 81.0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144.0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARIO DE CONTACTO) | 1B | |
| (MATERIAL DE CONTACTO) | (ALEACIÓN DE PLATA) | |
| (CAÍDA DE TENSIÓN DE CONTACTO 10A) | Máx. 15 mV | |
| (CALIFICACIÓN DE CONTACTO) | 100A 250 VCA | |
| (TENSIÓN MÁXIMA DE CONMUTACIÓN) | 250 VCA | |
| (MÁX. CORRIENTE DE CONMUTACIÓN) | 100A | |
| (POTENCIA MÁXIMA DE CONMUTACIÓN) | 25000VA | |
| (VIDA ÚTIL) | (MECÁNICO) | 5×10⁵OPS |
| (ELÉCTRICO) | 1×10⁴OPS | |
| (TIEMPO DE OPERACIÓN) | 20 ms máximo |
| (TIEMPO DE LIBERACIÓN) | 20 ms máximo |
| (RESISTENCIA DIELÉCTRICA)(50/60HZ,1Min) | |
| (CONTACTO Y BOBINA) | 6000 VCA |
| (CONTACTO&CONTACTO) | 1500 VCA |
| (CAMPO Y CAMPO) | |
| (RESISTENCIA DE AISLAMIENTO, 500 VCC) | 1000MQ mín. |
| (PESO) | 40g |
| (DIMENSIÓN TOTAL) | (en dibujo) |
| VOLTAJE (VCC) |
RESISTENCIA DE LA BOBINA (Q)±10% |
Potencia de la BOBINA (W) | OPERANTE VOLTAJE (VCC) |
LIBERAR VOLTAJE (VCC) |
PERMITIR TENSIÓN (VCC) |
||
| Soltero | DOBLE | Soltero | DOBLE | ||||
| 9 | 81.0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144.0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARIO DE CONTACTO) | 1B | |
| (MATERIAL DE CONTACTO) | (ALEACIÓN DE PLATA | |
| (CAÍDA DE TENSIÓN DE CONTACTO 10A) | Máx. 10 mV | |
| (CALIFICACIÓN DE CONTACTO) | 120A 250 VCA | |
| (TENSIÓN MÁXIMA DE CONMUTACIÓN) | 250 VCA | |
| (MÁX. CORRIENTE DE CONMUTACIÓN) | 120A | |
| (POTENCIA MÁXIMA DE CONMUTACIÓN) | 30000VA | |
| (VIDA ÚTIL) | (MECÁNICO) | 5×10⁵OPS |
| (ELÉCTRICO) | 1×10⁴OPS | |
| (TIEMPO DE OPERACIÓN) | 30 ms máximo |
| (TIEMPO DE LIBERACIÓN) | 30 ms máximo |
| RESISTENCIA DIELÉCTRICA (50/60 HZ, 1 min) | |
| CONTACTO Y BOBINA | 6000 VCA |
| CONTACTO Y CONTACTO | 1500 VCA |
| (CAMPO Y CAMPO) | |
| (AISLAMIENTO RESISTENCIA, 500 VCC) |
1000 MΩ mín. |
| (PESO) | 50g |

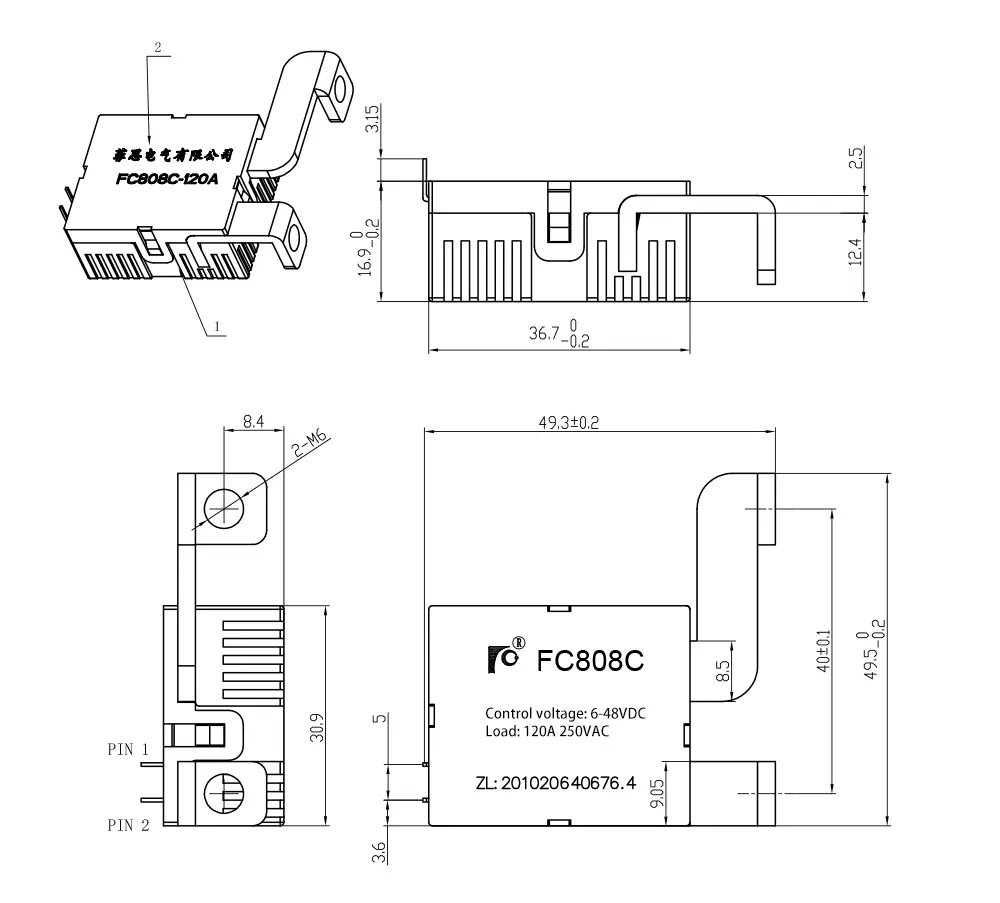

| (DIMENSIÓN TOTAL) | (en dibujo) |
